设备安装与连接

1、设备本体安装

（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。

（2）按照电动式自动排污过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。电动式自动排污过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。

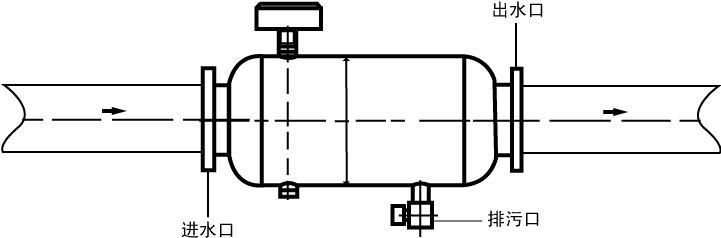

直通式安装图

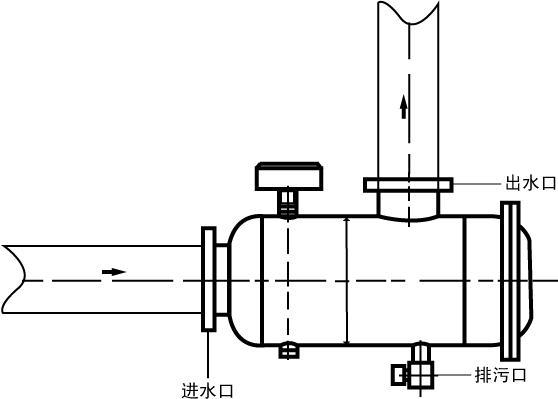

角通式安装图

（3）电动式自动排污过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。

（4）在动力系统中，电动式自动排污过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，电动式自动排污过滤器也可安装在水泵之前，并尽量靠近水泵。

（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过10米。

（6）安装时应考虑便于检修，电动式自动排污过滤器前后应安装关断阀门，且应安装旁通管道。

（7）电动式自动排污过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，以达到系统过滤要求。
